ELECTRICIDAD

 La electricidad se da cuando hay una  fuerza de atracción entre dos partículas (proton y electrón) que se encuentra en toda la materia,  por lo tanto la corriente eléctrica es  este  flujo de electrones, que puede ser natural como un rayo  o artificial como un circuito creado por el hombre, por medio de un material conductor que puede ser cobre o aluminio.

ÁTOMO

Toda partícula, esta formado por átomos  y estos están conformados por un núcleo en cuyo interior tiene los  protones que tienen carga positiva  y los neutrones que solo tienen masa pero no tienen carga eléctrica.  Pero lo que realmente nos importa para la electricidad son los electrones que son los que giran al rededor del  núcleo y tienen carga negativa.

 CIRCUITO ELÉCTRICO

Un circuito eléctrico es un conjunto de elementos que están interconectados. Tiene  un recorrido cerrado cuyo fin es llevar energía eléctrica desde unos elementos que la producen hasta otros elementos que la consumen. La diferencia de carga se produce cuando dos cuerpos están cargados, uno positivo y otro negativo  y por medio de un elemento conductor los electrones circularan generando corriente eléctrica.

Torre Búa, M.(2014) Electricidad. Xunta de Galacia. Recuperado de https://www.edu.xunta.gal/espazoAbalar/sites/espazoAbalar/files/datos/1464947843/contido/crditos.html

ELEMENTOS DE UN CIRCUITO:

   ·      Generador: Es el encargado suministrar la energía eléctrica. (Pila, Bateria)

• ·      Conductor: el conductor de corriente es por donde pasa el flujo de electrones que ha impulsado el generador eléctrico.
• ·      Resistencia Eléctrica: las resistencias son elementos que se oponen al paso de la corriente eléctrica
• ·      Receptores: los receptores convierten la electricidad en otro tipo de energía con una utilidad (lumínica, térmico, mecánico)
• ·      Elementos de control: la función de estos elementos es interrumpir o dirigir el paso de la corriente dentro del circuito. (Interruptor, pulsador)

SIMULADORES

CROCODILE CLIPS

Este e un programa que permite, simular circuitos básicos, utilizando símbolos o los mismos objetos.

Su descarga: No requiere instalación (Solo es descomprimir en un directorio y ejecutar).

 DCACLab

Es un simulador ONLINE, que permite construir circuitos  de corriente continua y corriente alternna y empleando componentes básicos.

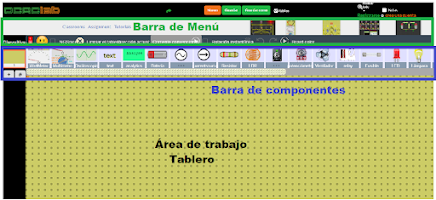

INTERFAZ GRÁFICA

CARACTERÍSTICAS

Para ubicar los componentes, solo hay que seleccionar y arrástralos al tablero.

Todos los componentes despues de ubicarse, se pueden configurar. (orientación, cambiar valores y unidades de medida)

Al tener los componentes se pueden unir  (conductor) cliquear sobre un borde del componente y arrastrar de es forma se visualizará el cable.

Se puede cambiar color de tablero, si se desea.

Si el circuito esta armado correctamente, al cerrarlo deberá funcionar.

Si se emplea un interruptor este, se podrá encender y apagar.

EJERCICIO PRACTICO

CIRCUITO BÁSICO
